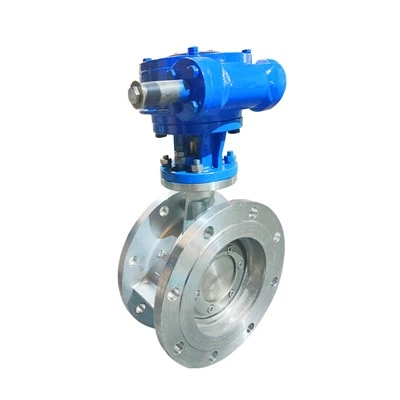

Metalli-Istuva läppäventtiili tyhjiöhuoltoon

Metal{0}}Seated Butterfly Valve for Vacuum Service tarjoaa nolla-vuotojen kaksisuuntaisen eristyksen alle -ilmakehän ja korkean-tyhjiösovelluksiin, jotka toimivat 1 × 10⁻⁶ mbar·L/s asti. Kolminkertainen-offset-vääntömomentti--istuva mekaniikka yhdistettynä tarkkoihin-jauhettuihin metalliseostiivisteisiin, tämä rakenne estää ympäröivän ilman sisäänpääsyn ja kestää nopeita lämpökiertoja, paine-eron muutoksia ja hiukkasmaisia{10}}kuormitettuja prosessivirtoja.

Massaspektrometrillä varmennettu istuimen tiiviys:Sertifioitu vuodonkestävyys syvissä alipaineputkissa helium-haiskausmenetelmillä.

Kitkaton mekaaninen eristys:{0}}Kolminkertainen-siirretty akseligeometria eliminoi liukukosketuksen pyörimisen aikana, mikä estää istuimen vinoutumista ja vääntömomenttipiikkejä.

Live-Ladattu varsipakkaus:Jousi{0}}käyttöiset tiivistekokoonpanot kompensoivat lämpölaajenemista ja linjan tärinää hajapäästöjä koskevien määräysten täyttämiseksi.

Kovapintaiset-tiivistyspinnat:Koboltti{0}}perusseoksilla kovetetut rungon istuimet kestävät hiukkaseroosiota ja kovaa mekaanista kulumista.

Kaksisuuntainen differentiaali{0}}pois päältä:Säilyttää luokan VI tiiviyden täydessä käyttöpaine-erossa sekä normaalissa että vastakkaisessa virtaussuunnassa.

Geometrinen offset-rakenne:Akseli on siirretty sekä tiivistystasosta että putken keskilinjasta, kun taas istukan kartioakseli on kalteva mahdollistaakseen kitkattoman-levyn kiinnittymisen.

Kaksi{0}}materiaalitiivistekokoonpanoa:Laminoitu ruostumaton teräs joustavalla grafiittikerroksella vakiolämpöalueille tai kiinteästä metallista ---metalliin ja Stellite-päällystys vaikeisiin olosuhteisiin.

Raskas-Duty One--osainen akseli:Käyttöakselit on laskettu suurimmalle sallitulle vääntöjännitykselle transienttien dynaamisten differentiaalien alla.

Dynaaminen kompensaatiopakkaus:Monirengasgrafiitti- tai chevron-V-rengastiivistepakkaukset, joita Bellevillen levyjousipinot pitävät jatkuvassa puristuskuormituksessa.

Suojatut laakerit:Itsevoitelevat-ruostumattomasta teräksestä valmistetut laakerit, jotka on varustettu päähiukkasten pyyhkijillä pitämään prosessin kiinteät aineet poissa akselin ontelosta.

Tämä venttiili käyttää mekaanista vääntömomenttia nestepaineen sijaan tiukan eristyksen saavuttamiseksi. Sulkemisen aikana kiekko kulkee ilman istukkakosketusta asteen viimeiseen murto-osaan asti. Käytetty toimilaitteen vääntömomentti painaa joustavan levyn tiivisterenkaan tasaisesti kartiomaiseen rungon istukkaan, jolloin syntyy elastinen muodonmuutos, joka muodostaa tyhjiötiiviin{2}}tiivisteen. Avattaessa levy irtoaa välittömästi istuinrenkaasta, mikä eliminoi tahmeiden tai polymeroituneiden väliaineiden aiheuttaman kulumisen tyhjiöolosuhteissa.

Wafer-liitäntä:Laipaamaton kompakti runko, joka on porattu kohdistettavia{0}}läpivientejä varten; sopii tiukoille etäisyysrajoituksille linjalaippojen välillä.

Korvaliitos:Kierteitetyt pultinreiät, jotka vastaavat kansainvälisiä laippastandardeja; mahdollistaa umpikujan{0}}eristyksen tyhjiössä tai paineessa.

Laippaliitäntä:Kaksinkertainen-laipallinen runko, joka on yhteensopiva lyhyen ja pitkän kasvot-kasvot-standardien kanssa; kestää kovaa putken rasitusta.

Pus{0}}hitsausliitäntä:Suorat hitsauspäät eliminoivat mekaaniset laippaliitokset vaarallisissa tai palavissa höyrylinjoissa.

Manuaalinen ohjaus:Suljetut matovaihteistot, jotka on varustettu visuaalisilla asennonosoittimilla, mekaanisilla pääte{0}}rajoittimilla ja riippulukittavilla käsipyörillä.

Pneumaattinen käyttö:Kaksitoimiset-tai jousi-palautteiset scotch-haarukka- ja hammastanko-ja-pyörätoimilaitteet, joissa on älykkäät asennoittimet ja rajakytkimet.

Sähkökäyttö:On-pois päältä tai moduloivat sähkökäytöt, joissa on säänkestävät kotelot, kiinteät paikallisohjaukset ja digitaaliset kenttäväyläprotokollat.

Hydrauliohjaus:Korkean vääntömomentin{0}}hydrauliikkajärjestelmät, jotka on suunniteltu nopeita-hätäpysäytyssarjoja varten.

Lauhduttimen tyhjiöjärjestelmät:Ohjaa ei--kondensoituvien kaasujen poistoputkia höyryturbiinien pakokaasuissa.

Polykonin jalostus:Käsittelee jäännöskaasun ja trikloorisilaanin talteenottolinjoja, jotka ovat alttiina äärimmäiselle lämpökierrolle ja syvälle alipaineelle.

Kemiallinen tislaus ja haihdutus:Eristää tyhjiöfraktiointitornit, ohut{0}}kalvohaihduttimet ja liuotinregenerointikolonnit.

Kaasun erotusyksiköt:Säätelee paine{0}}kääntöadsorptioventtiilejä ja kryogeenisiä ilmanerotuskylmälaatikoita.

Tyhjiölämpökäsittely:Hallitsee uunin ilmakehän evakuointia ja tyhjiökaasunpoistolinjoja metallurgiassa.

Vaihe 1: Valitse Pakkausjärjestelmä lämpötilan perusteella
Määritä reaaliaikaisesti ladattu-PTFE-chevron-pakkaus materiaalille, jonka lämpötila on alle 200 astetta. Valitse muotti-muovattu grafiitti Belleville-jousipinoilla yli 200-550 asteen lämpötiloihin.

Vaihe 2: Määritä tyhjiön suunta
Tunnista, vaikuttaako -alempi ilmanpaine akselin vai levyn puolelle, jotta toimilaitteen koko ja dynaamiset vääntömomenttilaskelmat voidaan optimoida.

Vaihe 3: Valitse Tiivistyspinnan leikkaus
Valitse laminoidut SS316- ja grafiittitiivisteet vakioprosessilinjoille. Määritä kiinteät metalli---metalli Stellite 6 -peittokuvat korkean-syklin toimintaa tai hankaavaa kiinteää materiaalia varten.

Vaihe 4: Käytä toimilaitteen turvamarginaalia
Käytä vähimmäisturvakerrointa 1,3 yli suurimman dynaamisen katkon-vääntömomentin puhtaille kaasuille ja 1,5–1,8 likaisille tai viskoottisille tyhjiösovelluksille.

Jokainen valmistettu venttiili läpäisee yksilölliset laatutarkastukset ennen lähettämistä:

Hydrostaattinen ja pneumaattinen testaus:Shell hydro{0}}testattu 1,5-kertaisella nimellisarvolla; pneumaattinen istuin testattu ISO 5208:n mukaan.

Heliummassaspektrometrin haistajatesti:Varmistettu EN 1779:n mukaisella tyhjökammiotekniikalla, jotta varmistetaan, että kokonaisvuoto pysyy alle 1 x 10^-6 mbar L/s.

Dynaaminen vääntömomentin kartoitus:Tallennettiin 0–90 asteen kierrossa automaattisilla testitelineillä.

Materiaalin eheyden tarkastukset:Positive Material Identification (PMI) suoritetaan kaikille seoskomponenteille, jotka toimitetaan EN 10204 3.1 -tarkastustodistuksella.

Ei--standardit kasvot-vasta--mitat, jotka on suunniteltu korvaamaan vanhat venttiilit ilman putkistojen muutoksia.

Laajennetut konepellin mallit kryogeeniseen huoltoon tai korkean lämpötilan -putkieristyksen puhdistamiseen.

High-Velocity Oxygen Fuel (HVOF) kromikarbidi- tai volframikarbidipinnoitteet hankaaviin tyhjiölinjoihin.

Täysin NACE MR0175 / ISO 15156 -standardin mukainen happaman kaasun sub-ilmakehän järjestelmiä.

Liuotinrasvanpoisto, ultraäänipuhdistus ja puhdastilapakkaukset erittäin{0}}puhtaisiin happi- tai puolijohdepalveluihin.
